浅谈cortexm调试方法

当产品出现软件bug,出于各种原因,可能拿不到源码,这时候我们可以让客户提供编译生成的axf和map文件,配合jlink进行软件bug定位。

前言

下文内容针对cortex-m内核,欢迎斧正,持续更新。

目录

1. 工具说明

  • JLink.exe(J-Link Commander):
    • 获取cpu环境,推断当前状态
    • 通过r14判断当前是在handler mode还是thread mode
    • 通过pc判断当前是锁死保护还是正常跑飞(锁死保护为0xFFFFFFFE)
    • 通过sp判断栈指针位置,往前推跑飞时的pc
    • 有具体fault标志位的内核型号看一下标志位

如下图cortex-m的例子

  • J-Mem:
    • 获取ram内容和外设寄存器
    • 判断ram是否正确加载
    • 判断寄存器配置是否正确

如下图gpio翻转的例子。

  • J-Flash(其它专用flash dump工具):
    • 获取flash内容
    • 判断flash是否烧录正确位置
    • 判断是否存在误操作擦写

1.2. MAP文件

  • Image Symbol Table:
    • 判断是否有爆堆栈风险
    • 判断使用到的sram是否开启retention

  • Memory Map of the image:
    • 加载地址:可与flash内容对比判断是否烧录正常
    • 执行地址:提供变量地址给J-Mem

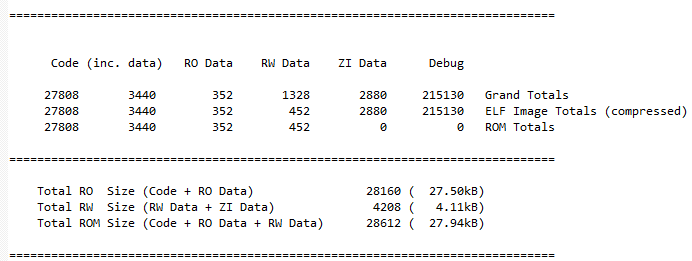

  • Image component sizes:
    • Code (inc. data)
    • RO Data
    • RW Data
    • ZI Data
    • Debug

1.3. AXF文件

  • 反汇编:

    • arm-none-eabi-objdump(gcc工具集):

      arm-none-eabi-objdump -S -d xxx.axf > xxx.txt

    • fromelf(keil工具集):

      fromelf -c xxx.axf -o xxx.txt

如下图地址0x1fff6258函数的反汇编:

NOTE:如果保证编译工程为英文路径,编译器会添加源码路径等信息进axf文件,使得生成的txt文档包含源码。arm-none-eabi-objdump -h可以用来查看是否包含调试信息,如果没有需要在编译时候加入-g选项。

  • section内容:

    • arm-none-eabi-objdump(gcc工具集):

      arm-none-eabi-objdump -D xxx.axf > xxx.txt
